ULTIMO AGGIORNAMENTO:
San Michele a/A, 14 giugno 2001



FAQ (Frequently Asked Questions = domande ricorrenti).

Cos'è IrriTre?
Chi gestisce il servizio?
Cosa fa il programma IrriTre?
Quanti sono i "modi di funzionamento" del programma IrriTre?
Quali dati devo fornire dati al programma?
Come lavora il programma IrriTre?
Cosa è necessario per usare il programma IrriTre?
Cos'è un "provider"?
È facile mettere a punto da soli un computer per il collegamento ad INTERNET?
Come si accede al programma?
Come si sceglie la zona del Trentino in cui si trova la propria azienda?
Come si determinano le caratteristiche idrologiche dei terreni?
Che cos'è l'evapo-traspirazione e come si determina?
A quali persone ed Enti bisogna rivolgersi per informazioni ed assistenza su IRRI3?
Le informazioni fornite da Irri3 sono attendibili?
La verifica periodica dell'umidità reale dei terreni tramite TDR continuerà anche con Irri3?

Cos'è IrriTre?

• QUANTA ACQUA DARE
• QUANDO DARLA.

La comunicazione tra utenti e IrriTre avviene per mezzo della "rete delle reti" INTERNET.

INDICE

Chi gestisce il servizio?

• Istituto Agrario di San Michele all'Adige
• Ente per lo Sviluppo dell'Agricoltura Trentina
• Federazione Provinciale dei Consorzi Irrigui e di Miglioramento Fondiario

Cosa fa il programma IrriTre?

aria
pioggia
evapo-traspirazione potenziale
irrigazione

pianta
tipo di coltura (melo, vite, etc.)
fase vegetativa della coltura
soglie di stress
soglie di intervento irriguo

terreno
acqua disponibile unitaria [mm/m]
acqua disponibile nella zona esplorata dalle radici [mm]
deficit rispetto alla capacità idrica di campo [mm]

INDICE

Quanti sono i "modi di funzionamento" del programma IrriTre?

1) MODO  GENERICO:

• è adatto soprattutto per l'irrigazione di soccorso;
• richiede all'utente solo un piccolo numero di informazioni;
• non tiene in memoria i dati dell'utente tra una interrogazione e l'altra.

2) MODO PERSONALIZZATO:

• è adatto per l'irrigazione turnata o alla domanda
• richiede all'utente un numero maggiore di informazioni di cui:
•         una parte viene introdotta "una tantum" (aree omogenee, tipo di terreno, tipo di coltura, tipo di impianto irriguo) prima della stagione irrigua
•         un'altra parte (irrigazioni effettuate, piogge rilevate in azienda) viene comunicata al computer nel corso della stagione
• il computer "Server" che fa i calcoli di bilancio idrico, memorizza sia i dati iniziali, che quelli introdotti nel corso della stagione.

Quali dati devo fornire al programma?

MODO GENERICO

IrriTre non fa in questo modo di funzionamento una gestione personalizzata dell'irrigazione.

Ciò vuol dire che gli utenti non devono raccogliere dati di pioggia, irrigazione o di evapo-traspirazione e trasmetterli al computer.

Viene richiesto solamente, seguendo un apposito menù, di trasmettere al programma informazioni su:

• Zona in cui si trovano i campi da irrigare (si sceglie la stazione meteo da cui si estrarranno i dati di pioggia e di evapo-traspirazione)
• Metodo irriguo (pioggia, microirrigazione, scorrimento)
• Tipo di coltura (actinidia, melo, vite, etc.)
• Tipo di terreno (Argilloso, Medio Impasto, Sabbioso, Torboso)
• Data dell'ultima irrigazione (che deve aver portato il terreno alla capacità di campo)

 MODO PERSONALIZZATO

Si richiedono i seguenti gruppi di informazioni:

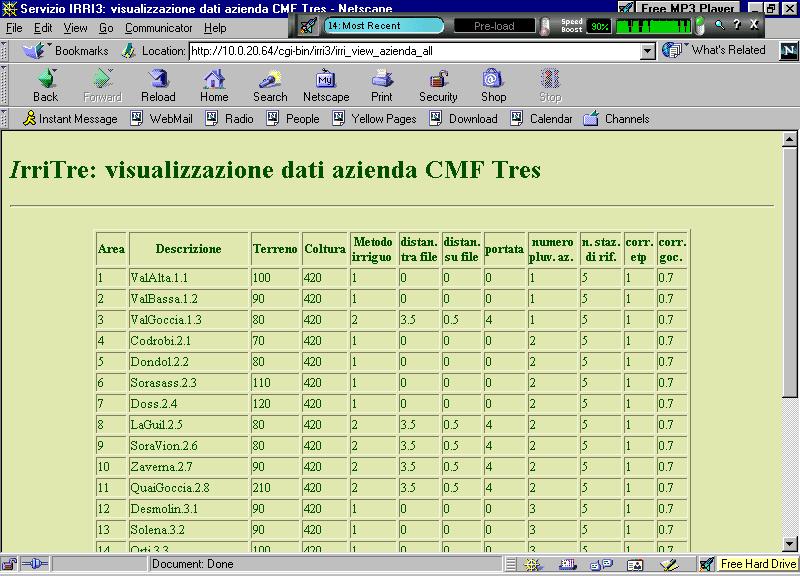

1) Tabella informativa generale dell'azienda caricata prima dell'inizio della stagione irrigua, comprendente:

• Numero progressivo aree omogenee
• Nome delle aree omogenee."Area omogenea" è una parte dell'azienda con caratteristiche [il più possibile] omogenee per quanto riguarda: tipo di terreno, tipo coltura, metodo irriguo. Un'area omogenea deve assere inoltre irrigabile in un solo giorno.
• Acqua disponibile nel terreno, espressa come dato "intensivo" [mm/m]. Conoscendo la composizione granulometrica (scheletro, sabbia, limo, argilla) di un terreno, a questo indirizzo si trova un programma che calcola l'acqua disponibile: http://www.ismaa.it/html/ita/meteo/Granulo.html. Il programma fornisce l'acqua disponibile in centimetri cubi di acqua su cm3 di terreno [cm3/cm3], ma IRRI3 richiede il dato espresso in millimetri al metro [mm/m]. Per esprimerlo in [mm/m], il dato in [cm3/cm3] deve venire moltiplicato per 1000. (esempio:  0.12 [cm3/cm3] è equivalente a 120 [mm/m]).
• Metodo irriguo (pioggia=1, goccia=2).
• Nel caso di irrigazione a goccia, distanza tra file, distanza degli irrigatori sulla fila, portata oraria degli irrigatori
• Qualora all'interno dell'azienda o consorzio, vengano tenuti dei pluviometri, essi sono numerati da 1 in su e per ogni area omogenea viene riportato il numero del pluviometro più vicino.
• Ogni area omogenea fa capo per i dati di evapo-traspirazione (e talora di pioggia) ad una stazione di riferimento della rete IASMA di cui viene indicato il numero di codice ( es. san michele =1, cles=5)
• Coeffiicente moltiplicativo per la correzione della evapo-traspirazione di riferimento (ETrif) qualora si dimostrino sensibili differenze tra l'azienda e la stazione di riferimento (normalmente è uguale a 1).
• Coefficiente di adattamento per il calcolo della superficie dominata da ciascun gocciolatore, in caso di irrigazione a goccia. L'area dominata dal gocciolatore si trova nel modo seguente: AreaDominata [mq] = DistTraFile[m] * DistSuFila [m] * CoeffAdattamento []. Il coefficiente di adattamento  è legato al rapporto tra l'area del campo dove la coltura proietta ombra sul terreno e l'area totale del campo

INDICE

2) Ogni volta che i pluviometri aziendali rilevano pioggia, la quantità va trasmessa all'archivio che si trova sul Server.

3) Ogni volta che viene effettuata una irrigazione su un'area omogenea, la sua entità ([mm] per irrigazione a pioggia, [ore:minuti] per irrigazione a goccia) va trasmessa al Server.

4) Si prevede, per aziende lontane dalle stazioni di riferimento della rete IASMA, di poter trasmettere al Server IRRI3 anche i dati necessari per il calcolo locale dell'evapo-traspirazione di riferimento (ETrif).


INDICE

Come lavora il programma IrriTre?

Partendo dall'ultima irrigazione che ha portato l'umidità del terreno alla "capacità di campo", il programma calcola giorno per giorno il deficit idrico del terreno rispetto alla capacità di campo.

Supponendo poi che per i dieci giorni futuri a partire dal giorno in cui si fa "girare" il programma, l'evapo-traspirazione effettiva sia paria alla MEDIA dei 10 giorni precedenti e che la pioggia sia = 0, viene simulato l'andamento futuro del deficit idrico.

Se in questi 10 giorni il deficit simulato scende sotto un valore di soglia (prestabilito in base alla coltura e al tipo di terreno), il programma segnala quanta acqua irrigua si dovrà somministrare (QUANTA?) e il giorno in cui al più tardi si dovrà irrigare (QUANDO?).

Oltre all'informazione riassuntiva "quanta e quando", è possibile vedere la tabella completa dei parametri, dei dati e dei risultati ottenuti giorno per giorno dal programma.

I dati di tale tabella sono visualizzabili anche sotto forma di grafico.

NOTA: Attualmente i grafici vengono creati da un programma scritto in linguaggio "JAVA", trasferito assieme alla tabella di dati dal computer di San Michele al computer dell'utente (questi programmi trasferibili scritti in JAVA sono chamati "APPLET").
Si è verificato che talora gli utenti non riescano a far funzionare correttamente gli Applet JAVA sui loro computer.
Le cause del malfunzionamento sono spesso difficili da individuare e sono legate in genere alla messa a punto del "Sistema Operativo" e alla messa a punto del programma di visualizzazione (chiamato "Browser") usato.

INDICE

 MODO PERSONALIZZATO

Partendo dal giorno d 'inizio della stagione irrigua, differente per ogni coltura, il programma calcola giorno per giorno il deficit idrico del terreno rispetto alla capacità di campo, tenendo conto dell'evapo-traspirazione giornaliera calcolata in base ai dati meteo rilavati dalla stazione di riferimento, dello pioggia giornaliera rilevata in azienda o dalla stazione di riferimento, delle irrigazioni giornaliere effettuate  .

Supponendo poi che per i dieci giorni futuri a partire dal giorno in cui si fa "girare" il programma, l'evapo-traspirazione effettiva sia paria alla MEDIA dei 10 giorni precedenti e che la pioggia sia = 0, viene simulato l'andamento futuro del deficit idrico.

Se in questi 10 giorni il deficit simulato scende sotto un valore di soglia (prestabilito in base alla coltura e al tipo di terreno), il programma segnala quanta acqua irrigua si dovrà somministrare (QUANTA?) e il giorno in cui al più tardi si dovrà irrigare (QUANDO?).

Nel caso il consorzio irirguo sia suddiviso in un certo numero di aree omogenee, è possibile scegliere se visualizzare una tabella complessiva della situazione di tutte le aree (si deve scegliere "tutte" dal menù che chiede quale area omogenea interessi) , oppure si può scegliere dal menù una particolare area.

Qualora si scelga la tabella complessiva, il programma mostra una tabella con le seguenti colonne:

• Nome dell'area omogenea
• deficit di oggi rispetto alla capacità di campo
• data in cui probabilmente verrà superata la "soglia inferiore" di umidità, sotto la quale non si vuole andare e che renderà necessario irrigare
• quantità di acqua da somministrare per riportare l'umidità del terreno ad un livello di umidità ottimale che è stabiliti da un parametro chiamato "soglia superiore"; nel caso di irrigazione a pioggia, la quantità di acqua da dare è espressa solo in [mm] e [mc/ha]; nel caso di irr. a goccia, è espressa anche in [ore:minuti]. Normalmente la soglia superiore viene posta in modo da riportare l'umidità del terreno esattamente a capacità di campo, ma può essere impostata anche più bassa, qualora si desideri essere pronti a "catturare" eventuali piogge.

I dati di tale tabella sono visualizzabili anche sotto forma di grafico.

NOTA: Gli eventuali problemi legati all'uso di JAVA sono i medesimi descritti per il modo generico.

INDICE

Cosa è necessario per usare il programma IrriTre?

Chi vuole usare IrriTre deve essere in possesso di

• Personal Computer (dotato almeno di processore Pentium, 32 Mbyte di RAM, ambiente Windows95 o Mac o similari)
• Software per il collegamento a INTERNET e per la "navigazione" tra i vari "siti".
• Modem per ricevere e trasmettere dati tramite INTERNET (ricordiamo che i modem moderni sono in grado di raggiungere velocità molto alte - 56 kbps etc. - ma non sempre le linee telefoniche sono all'altezza della prestazione del modem e la velocità risultante è spesso mortificante).
• Accesso alla rete INTERNET tramite un provider.

INDICE

---

Cos'è un "internet provider"?

Il provider (pronunciare: provaider) è una Ditta o un Ente, dotato di apparecchiature che permettono il collegamento di uno o più utenti alla rete INTERNET.

In passato, per avere il servizio bisognava pagare un abbonamento che era dell'ordine delle 300.000 Lire all'anno. Attualmente un accesso alla rete con prestazioni medio basse viene offerto GRATIS da una moltitudine di gestori.

Un ulteriore costo per l'utente è poi rappresentato dagli scatti telefonici da pagare alla azienda telefonica; è importante scegliere un provider che ci fornisca numeri telefonici nella nostra zona, in modo da pagare solo "scatti urbani".

Riportiamo i nomi di alcuni fornitori di accesso gratuito ad INTERNET presenti in Trentino,: jumpy, Virgilio, kataweb, etc.
Riviste varie e negozi di telefonia offrono in genere gratuitamente i CD con il programma di accesso ad Internet.
Con un po' di fortuna, e in genere con l'aiuto di qualcuno, riuscirete a copiare dal CD il programma sul vostro computer e talora anche a farlo funzionare subito.

INDICE

---

È facile mettere a punto da soli un computer per il collegamento ad INTERNET?

No, a meno che non siate già abbastanza esperti di computer o almeno dei decenti "smanettoni", non vi conviene cimentarvi.

Conviene rivolgersi

• a persona esperta o
• alla ditta che vi fornisce il computer o
• al provider.

INDICE

---

Come si accede al programma?

Una volta acceso il computer e completate le operazioni di caricamento dell’ambiente operativo Windows95 (o più), va attivata la procedura per il collegamento telefonico con il vostro "provider".

Questo collegamento avviene tramite un modem attaccato ad una linea telefonica. Il programma di collegamento compone il numero fornito dal provider, il computer del provider risponde al vostro e si stabilisce così un collegamento tra le due macchine.

Ciò fatto, voi avviate sul vostro computer un programma che è chiamato "browser" (si pronuncia circa brauser; il più diffuso è "Explorer" della ditta Microsoft, seguito a distanza da "Navigator" della ditta Netscape , ma esistono altri illustri sconosciuti -o pochissimo conosciuti- come ad esempio "HotJava" o "Opera"). Generalmente i browser sono distribuiti gratuitamente dalle ditte produttrici.

Avviato il browser, in una apposita casella si scrive l’indirizzo del "sito WEB" con cui ci si vuol collegare.

L'indirizzo del sito WEB del CENTRO METEO di San Michele, dove gira IrriTre, è http://www.ismaa.it/html/ita/meteo/meteo.html.
Con un po' di ginnastica, ci potere arrivare anche partendo dalla pagina iniziale dell'Istituto Agrario
http://www.ismaa.it

Collegandosi ad esso, apparirà la  pagina iniziale del Centro Meteo.
Per arrivare a Irri3 dovete "cliccare" sul bottone "Agricoltura",posto nella parte alta del video.
In una finestrina verticale sul lato sinistro, apparirà un indice di cose che si possono vedere.
Cliccate alla voce "Irrigazione" e balzerete dentro IRRI3!

Una volta avviato IrriTre, il programma vi chiederà informazioni in modo "interattivo", cioè mostrandovi pagine di istruzioni e caselle in cui scrivere, oppure menù da cui scegliere.

INDICE

Come si sceglie la zona del Trentino in cui si trova la propria azienda?

La parte della superficie del Trentino interessata all'irrigazione (cioè principalmente le valli) è stata suddivisa in un certo numero di zone.

Ogni zona, per i dati di pioggia e di evapo-traspirazione, fa capo ad una stazione meteorologica di riferimento.

La scelta della zona in cui si trova la tua azienda può essere fatta in due modi:

• Muovendo il mouse su una Mappa del Trentino e "cliccando" sul punto in cui si trova l'azienda (Questa strada può essere lenta, perché spesso il trasferimento della mappa sul tuo computer richiede qualche minuto, inoltre sulla mappa c'è solo un numero limitato di stazioni, per evitare confusione).
• Scegliendo direttamente la stazione di riferimento da un elenco che ti viene mostrato (Questa è la strada più rapida, perché evita i tempi morti dovuti al trasferimento della mappa).

Come si determinano le caratteristiche idrologiche dei terreni?

Nel caso di accesso PERSONALIZZATO, in un campo della tabella che descrive le aree omogenee viene inserita l'acqua disponibile del terreno, espressa come [mm/m]. Se non si hanno a disposizione i dati idrologici misurati, è possibile stimarli tramite la tabella riportata in terreni.html,
oppure tramite un apposito Applet JAVA.

INDICE

Che cos'è l'evapo-traspirazione e come si determina?

Cos'è l'evapo-traspirazione

• EVAPORAZIONE: perdita di acqua per evaporazione da parte del suolo nudo;  per esempio in un campo appena arato vi è solo evaporazione mentre, con lo sviluppo delle colture e delle malerbe essa viene progressivamente rimpiazzata dalla traspirazione
• TRASPIRAZIONE: perdita di acqua per evaporazione da parte delle piante;  il flusso evaporativo avviene principalmente attraverso le aperture stomatiche; in un campo o un frutteto con superficie completamente coperta da vegetazione la traspirazione prevale di molto sulla evaporazione

Qual'è il "motore" dell'evapo-traspirazione

• l'energia solare che giunge sulla superficie evaporante e viene usata dalle molecole di acqua per compiere il "salto" dallo stato di acqua liquida a quello di vapore acqueo
• la "fame di acqua" dell'atmosfera che circonda la pianta; quando l'atmosfera è molto avida di acqua (cioè molto secca) è molto più probabile che una molecola di acqua liquida passi allo stato di vapore disperdendosi nell'aria, che viceversa una molecola di vapore condensi a  formare acqua liquida.

Lambda = 2.501 - ( 0.002361) * T

Siccome il valore del calore latente varia solo leggermente nei normali intervalli di temperatura, come risulta evidente dalla tabella seguente,

TEMPERATURA    LAMBDA     Valore rispetto a 20°C
          [°C]                   [MJ/kg]                       [%]
             0                         2.501                       101.92
             5                         2.489                       101.44
           10                         2.477                       101.96
           15                         2.466                       100.48
           20                         2.454                      100.00
           25                         2.442                         99.52
           30                         2.430                         99.04
           35                         2.418                         98.56
           40                         2.407                         98.08
           45                         2.395                         97.59
           50                         2.383                         97.11

si può spesso usare per Lambda un singolo valore. Per  T= 20°C:

Lambda = 2.45 [MJ / kg] = 586 [ calorie / grammo ]

Effetti dell'evaporazione sulla temperatura

• Quando l'evaporazione avviene per opera dell'energia solare, l'uso di tale energia per la rottura di legami chimici evita che essa vada ad incrementare la temperatura del terreno o della foglia da cui l'acqua evapora.
• Quando a provocare l'evaporazione è la fame d'acqua dell'atmosfera, l'energia necessaria per spezzare i legami deve ugualmente essere fornita alle molecole liquide, ma a tale scopo viene usata l'energia contenuta nel terreno, nelle foglie e nell'aria. Questa energia è detta energia interna e la sua diminuzione si manifesta all'esterno come un abbassamento di temperatura.

Fattori meteorologici che influenzano l'evapo-traspirazione

• per far passare l'acqua dallo stato liqiudo allo stato di vapore bisogna rompere dei legami chimici
• per rompere legami chimici bisogna fornire energia
• l'energia per l'evaporazione (calore latente di vaporizzazione) può essere fornita
• dalla radiazione solare o
• dalla energia interna di aria, terreno, pianta

• Componente Radiativa, che dipende essenzialmente dalla Radiazione Netta che giunge sulla superficie evaporante.
• Componente Convettiva, che dipende dal Deficit di pressione di vapore acqueo nell'aria e dalla Velocità del vento

A quali persone ed Enti bisogna rivolgersi per informazioni ed assistenza su IRRI3?

• Istituto Agrario di San Michele all'Adige 0461,516111

Unità Operativa Agrometeorologia e Clima
• Giambattista Toller 0461,615374
• Stefano Corradini 0461,615376
• Ente per lo Sviluppo dell'Agricoltura Trentina 0461,972111
• dott. Venturelli
• Aldo Saiani 0461,972254
• Federazione Provinciale dei Consorzi Irrigui e di Miglioramento Fondiario
• Franco Turri 0461,915466

INDICE

---

Le informazioni fornite da Irri3 sono attendibili?

Si, Irri3 è la prosecuzione del progetto IRRITEL, che è stato portato avanti per anni nel Trentino da parte di Assessorato all'Agricoltura, Esat ed ISTITUTO AGRARIO SAN MICHELE.

Nel corso di questi anni il personale ha acquisito una notevole esperienza gestionale ed ha compiuto numerosissime verifiche dell'umidità in campo tramite la tecnica della TDR (riflettometria nel dominio del tempo), mettendo a punto il software in modo ottimale.

INDICE

---

La verifica periodica dell'umidità reale dei terreni tramite TDR continuerà anche con Irri3?

Si, la verifica in campagna dei risultati ottenuti dal computer tramite i calcoli di bilancio idrico è ritenuta un caposaldo di tutto il sistema di assistenza all'irrigazione.

Le misure oggettive in campagna hanno un duplice beneficio:

• Aumentano la fiducia degli utenti promuovendone l'aumento nel numero
• Permettono una sempre migliore messa a punto del metodo

Sulle pagine INTERNET del programma Irri3, verranno aggiornati regolarmente dei grafici riportanti le misure dell'umidità reale di alcune zone campione, confrontandola con quella calcolata dal computer.
